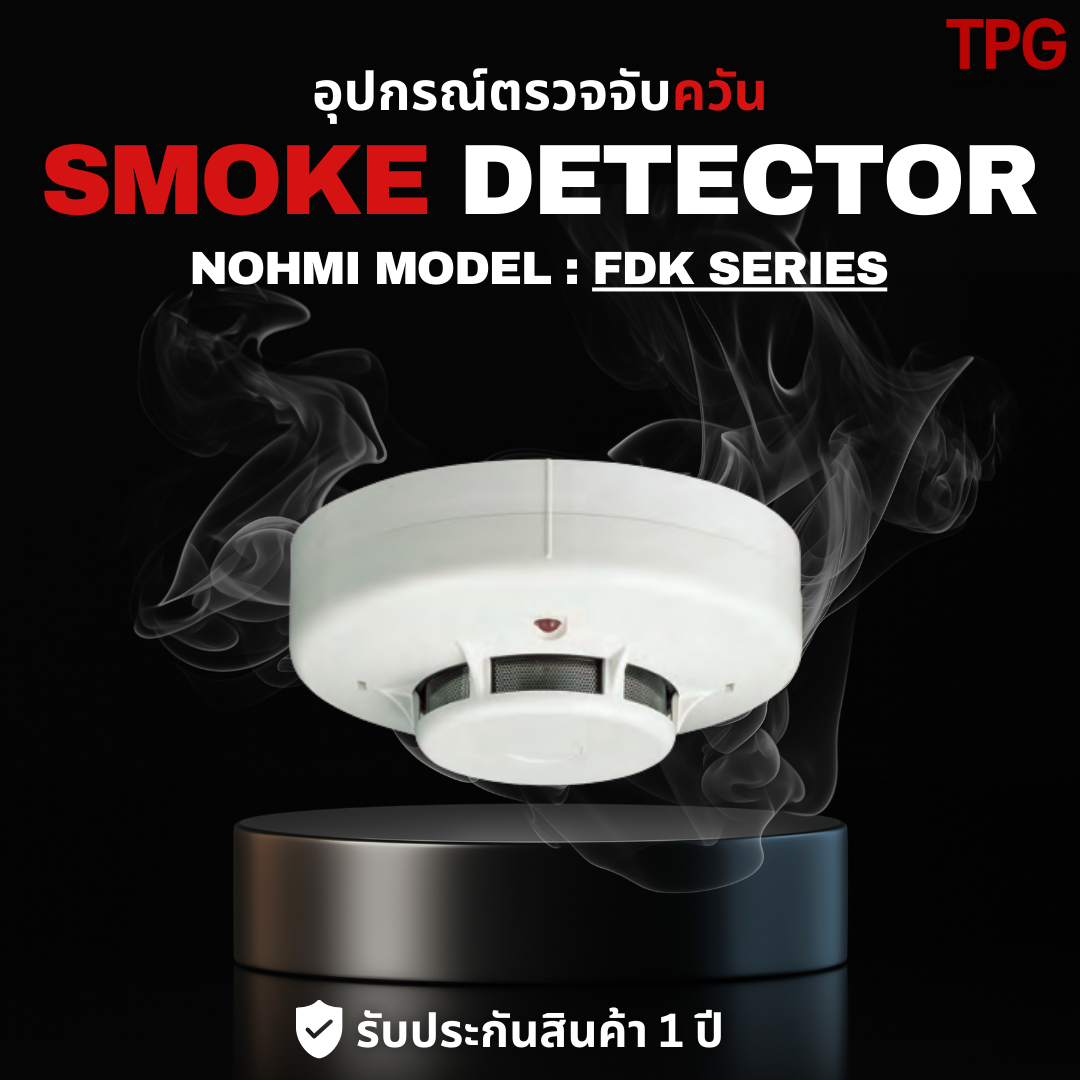

PRODUCT : SMOKE DETECTOR (อุปกรณ์ตรวจจับควัน)
MODEL : FDK SERIES
BRAND : NOHMI
รายละเอียดสินค้า
คุณสมบัติหลัก (FEATURES)
- กระแส monitoring ต่ำ 45 µA
- ระบบ 2-wire
- หลอดไฟ alarm response (LED)
- การติดตั้งแบบง่าย
- การบำรุงรักษาง่ายมาก
- โปรไฟล์เตี้ยมาก
- ชนิด conventional
- ได้รับการอนุมัติจาก Japan Fire Equipment Inspection Institute
คำอธิบาย (DESCRIPTION)
อุปกรณ์ตรวจจับควันแบบ photoelectric รุ่น FDK ตรวจจับผลิตภัณฑ์การเผาไหม้ (ควัน) ที่เกิดจากไฟไหม้ และส่งสัญญาณ alarm ไปยัง fire alarm control panel การตรวจจับควันแบบ photoelectric สามารถตรวจจับไฟไหม้ได้ในระยะเริ่มต้นเร็วกว่า heat detector โดยทั่วไป detector นี้จะติดตั้งในพื้นที่เช่น ห้องใต้ดิน, ชั้นธรรมดา, ทางเดิน, บันได, ปล่องลิฟต์
หลักการทำงานและการใช้งาน (OPERATING PRINCIPLE AND FUNCTION)
อุปกรณ์ตรวจจับควันแบบ photoelectric ประกอบด้วย light source, light sensing element, light shielding element และ detecting chamber แหล่งกำเนิดแสง (light-emitting diode) ปล่อยแสงในช่วงเวลาประมาณ 3.5 วินาที ซึ่งไม่เข้าถึง light sensing element (photo diode) ในสภาวะปกติเนื่องจาก light shielding mold หากควันเข้าสู่ detecting chamber แสงจาก light source จะกระจายโดยอนุภาคควันและเข้าถึง light sensing element แสงที่เข้าถึง light sensing element จะแปรผันตาม smoke density และหากเกินระดับที่กำหนดไว้ล่วงหน้า detector จะทำงานและ hold การทำงานโดยอัตโนมัติ
จากนั้น detector จะส่งสัญญาณ alarm ไปยัง fire alarm panel และหลอดไฟ response ของ detector จะเปิด
ข้อกำหนด (SPECIFICATIONS)
| รายการ | FDK246 | FDK246-X |
|---|---|---|
| Model no. | FDK246 | FDK246-X |
| SENSITIVITY | ชนิด Ordinary | ชนิด Ordinary |
| TYPE | Ordinary | มี remote indication circuit |
| RESPONSE LAMP | LED (Red) | LED (Red) |
| RATED VOLTAGE AND CURRENT | 24VDC, 100mA | 24VDC, 100mA |
| ALLOWABLE RANGE OF VOLTAGE | 15V to 30VDC | 15V to 30VDC |
| QUIESCENT CURRENT | ประมาณ. 45 µA | ประมาณ. 45 µA |
| ALLOWABLE RANGE OF AMBIENT TEMPERATURE | —10 to 50℃ | —10 to 50℃ |
| MATERIAL | Main body-ABS resin<br>Base-Polycarbonate resin | Main body-ABS resin<br>Base-Polycarbonate resin |
| WEIGHT | ประมาณ. 120g | ประมาณ. 140g |
หมายเหตุ: detectors ยังมีให้เลือกในรุ่นต่างๆ เช่น FDK346 (Class 3 sensitivity), FDK146 (Class 1 sensitivity)
รูปแบบการติดตั้ง
- WITH SURFACE MOUNTING BASE – แบบติดผิวหน้า
- WITH RECESS MOUNTING BASE – แบบฝังใน
