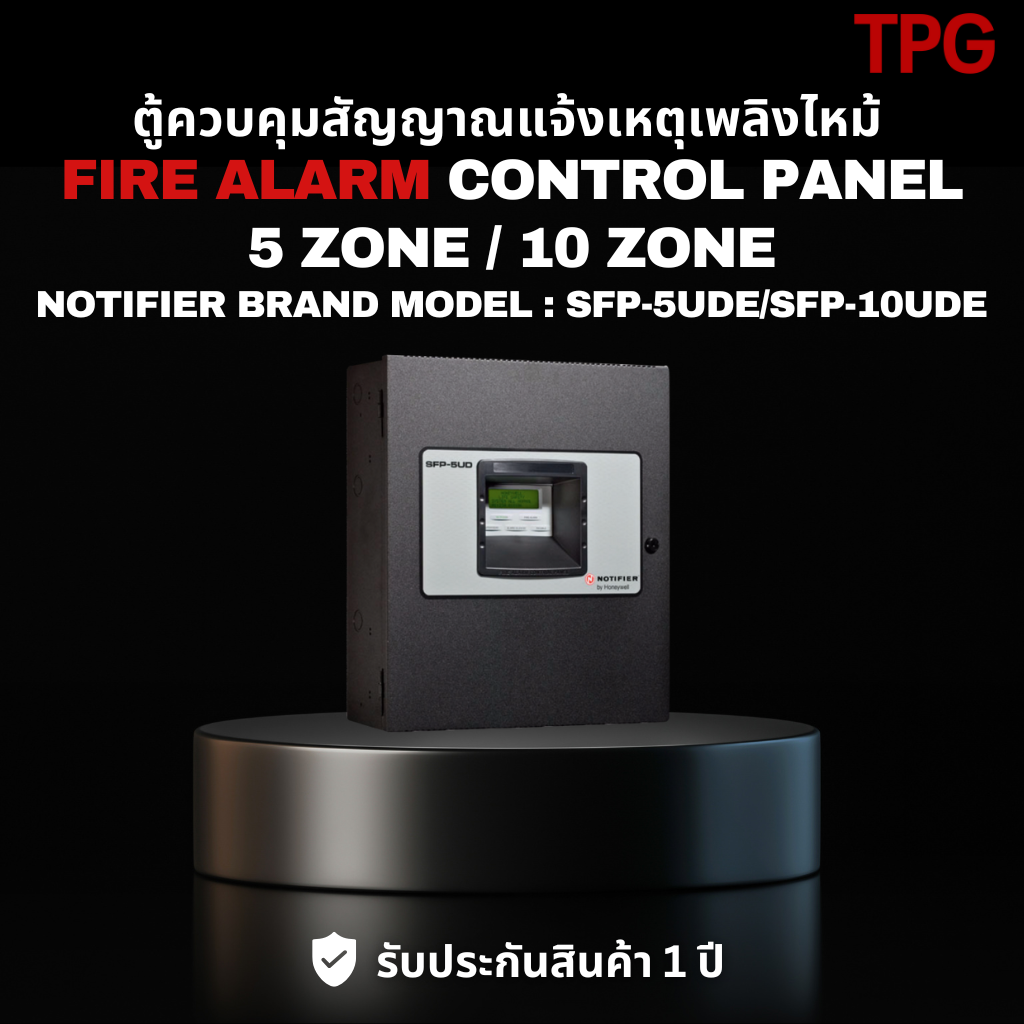

PRODUCT : FIRE ALARM CONTROL PANEL 5/10 ZONE (ตู้ควบคุมสัญญาณแจ้งเหตุเพลิงไหม้)
MODEL : SFP-5UDE/SFP-10UDE
BRAND : NOTIFIER
รายละเอียดสินค้า
ควบคุมระบบต่างๆของระบบ Fire Alarm
ตู้ควบคุมจะบอกทุกอย่างโดยแสดงผลผ่านแผงบอร์ดแสดงผลแบบ Zone ไม่ว่าจะเป็นการแจ้งเหตุเพลิงไหม้ การแจ้งเตือนอุปกรณ์ภายใน Zone มีปัญหาเป็นต้น และภายในตู้ยังมีปุ่มควบคุมต่างๆคือ การปิดเสียง การปล่อยเสียง การรีเซ็ตระบบให้กลับมาในสภาวะปกติ
ข้อมูลทั่วไป
- ผู้ผลิต: Notifier by Honeywell
- ประเภท: Conventional Fire Alarm Control Panels
- รุ่น: SFP-5UD (5 โซน) และ SFP-10UD (10 โซน)
- การรับรอง: UL Listed S635, มาตรฐาน UL 864 Edition 9
- กลุ่มเป้าหมาย: อาคารพาณิชย์, อุตสาหกรรม และสถาบันขนาดเล็กถึงกลาง
คุณสมบัติหลัก
ระบบควบคุม
- จำนวนโซน: SFP-5UD (5 โซน), SFP-10UD (10 โซน)
- ประเภทวงจร: Style B (Class B) IDC และ NAC
- แรงดันไฟฟ้า: 24 VDC
- การสื่อสาร: Built-in DACT (Digital Alarm Communicator/Transmitter)
- จอแสดงผล: LCD 80 ตัวอักษร พร้อม backlighting และ keypad
ข้อกำหนดด้านไฟฟ้า
| รุ่น | แรงดัน AC | กระแสไฟ | กำลังไฟรวม |
|---|---|---|---|
| SFP-5UD | 120 VAC, 50/60 Hz | 1.0 A | 3.0 A |
| SFP-5UDE | 220 VAC, 50 Hz | 0.54 A | 3.0 A |
| SFP-10UD | 120 VAC, 50/60 Hz | 3.8 A | 7.0 A |
| SFP-10UDE | 220 VAC, 50 Hz | 2.2 A | 7.0 A |
วงจรตรวจจับ (IDC)
- จำนวน: 5 วงจร (SFP-5UD), 10 วงจร (SFP-10UD)
- แรงดันทำงาน: 20 VDC
- กระแสสัญญาณ: 15 mA ขั้นต่ำ
- ความต้านทานสูงสุด: 100 ohms
- EOL Resistor: 4.7K ohm, 1/2 watt
- กระแส Standby: 2 mA
วงจรแจ้งเตือน (NAC)
- จำนวน: 4 วงจร (ทั้งสองรุ่น)
- แรงดันทำงาน: 24 VDC
- กระแสสูงสุด:
- SFP-5UD: 3.0 A รวม, 2.5 A ต่อวงจร
- SFP-10UD: 7.0 A รวม, 3.0 A ต่อวงจร
- EOL Resistor: 4.7K ohm, 1/2 watt
คุณสมบัติการทำงาน
LED Indicators
- FIRE ALARM (แดง)
- SUPERVISORY (เหลือง)
- TROUBLE (เหลือง)
- AC POWER (เขียว)
- ALARM SILENCED (เหลือง)
Control Buttons
- ACKNOWLEDGE
- ALARM SILENCE
- SYSTEM RESET (lamp test)
- DRILL
ขนาดตู้ควบคุม
- ประตู: 19.26″ H x 16.82″ W x 0.72″ D
- Backbox: 19.00″ H x 16.65″ W x 5.25″ D
- Trim Ring: 22.00″ H x 19.65″ W
- น้ำหนักจัดส่ง: 20.00″ H x 22.5″ W x 8.5″ D
เงื่อนไขการใช้งาน
- อุณหภูมิ: 0-49°C (32-120°F)
- ความชื้น: 93% ± 2% RH (non-condensing) ที่ 32°C ± 2°C
- อุณหภูมิแนะนำ: 15-27°C (60-80°F)
