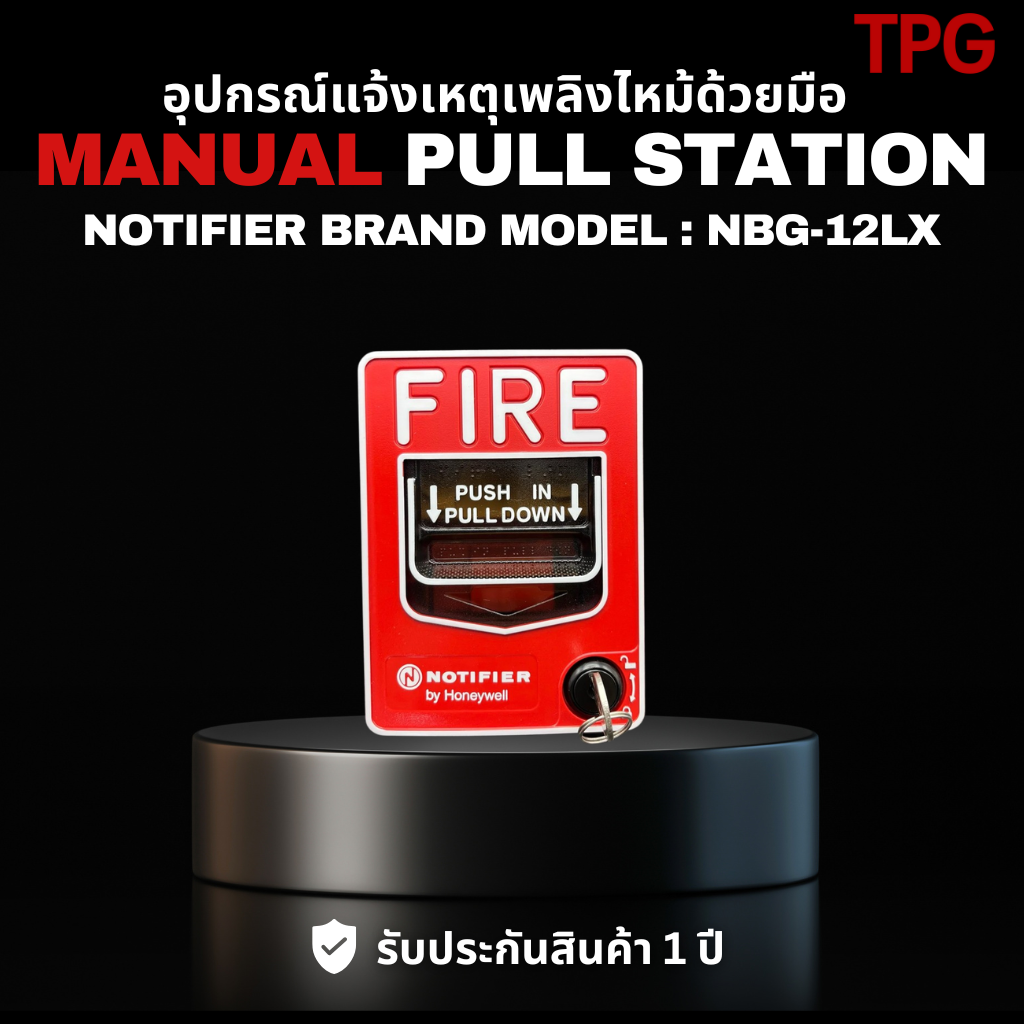

PRODUCT : MANUAL PULL STATION (อุปกรณ์แจ้งเหตุด้วยมือ)
MODEL : NBG-12 SERIES
BRAND : NOTIFIER
รายละเอียดสินค้า
เมื่อมีเหตุการณ์ฉุกเฉินเกิดขึ้นและเราต้องการส่งสัญญาณแจ้งเตือนผ่านเสียงกระดิ่ง ให้เรากดได้ทันทีเมื่อกดแล้วจะมีเสียงแจ้งเตือนดังขึ้น และจะมีกุญแจเพื่อไขตัวปุ่มกดเพื่อทำการรีเซตจากด้านในก่อนที่เราจะรีเซตตู้ควบคุม
ข้อมูลทั่วไป
- ผู้ผลิต: Notifier by Honeywell
- ประเภท: Conventional Initiating Devices
- รุ่น: NBG-12 Series (Non-Coded Manual Fire Alarm Pull Stations)
- วัตถุประสงค์: Cost-effective, feature-packed manual pull stations
- การออกแบบ: เพื่อตอบสนองการใช้งานหลากหลายรูปแบบ
คุณสมบัติหลัก (Features)
การออกแบบและความสวยงาม
- สวยงาม มองเห็นได้ชัดเจน
- รูปทรงโค้งมนและพื้นผิวเนื้อละเอียด
- สีแดงที่เข้ากับ System Sensor SpectrAlert® Advance horn/strobe series
มาตรฐานและความปลอดภัย
- ตรงตาม ADA: แรงดึงสูงสุด 5 ปอนด์
- ตรงตาม UL 38: Standard for Manually Actuated Signaling Boxes
- ป้องกันการแจ้งเตือนเท็จจากการกระแทก เขย่า หรือสั่นสะเทือน
การทำงาน
- PUSH IN/PULL DOWN handle ล็อคในตำแหน่งล่างเพื่อแสดงการทำงาน
- คำว่า “ACTIVATED” ปรากฏด้านบนในสีเหลืองสว่าง
- ลูกศรสีขาวแสดงทิศทางการใช้งานสำหรับผู้ที่ไม่พูดภาษาอังกฤษ
- ข้อความเบรลล์ บริเวณจับและด้านบนของที่จับ
ระบบล็อคและการเปิดตรวจสอบ
- หลายรุ่นมี hex-lock และ key-lock
- สิทธิบัตร hex-lock ต้องหมุนเพียง 1/4 รอบ
- เปิดตรวจสอบและบำรุงรักษาได้โดยไม่ทำให้เกิดสัญญาณแจ้งเหตุ
- Product ID label มองเห็นได้โดยการเปิดฝาครอบ
การต่อสายและติดตั้ง
- Four-position terminal strip หล่อขึ้นรูปในแผ่นหลัง
- Phillips combination-head captive 8/32 screws
- ใส่สายจากโรงงานแล้ว (รองรับสายได้ถึง 12 AWG/3.1 mm²)
- หมายเลข terminal หล่อขึ้นรูปในแผ่นหลัง
- Switch contacts เป็น normally open
รุ่นและประเภท
รุ่นหลัก
| รุ่น | ประเภท | คุณสมบัติ | ล็อค |
|---|---|---|---|

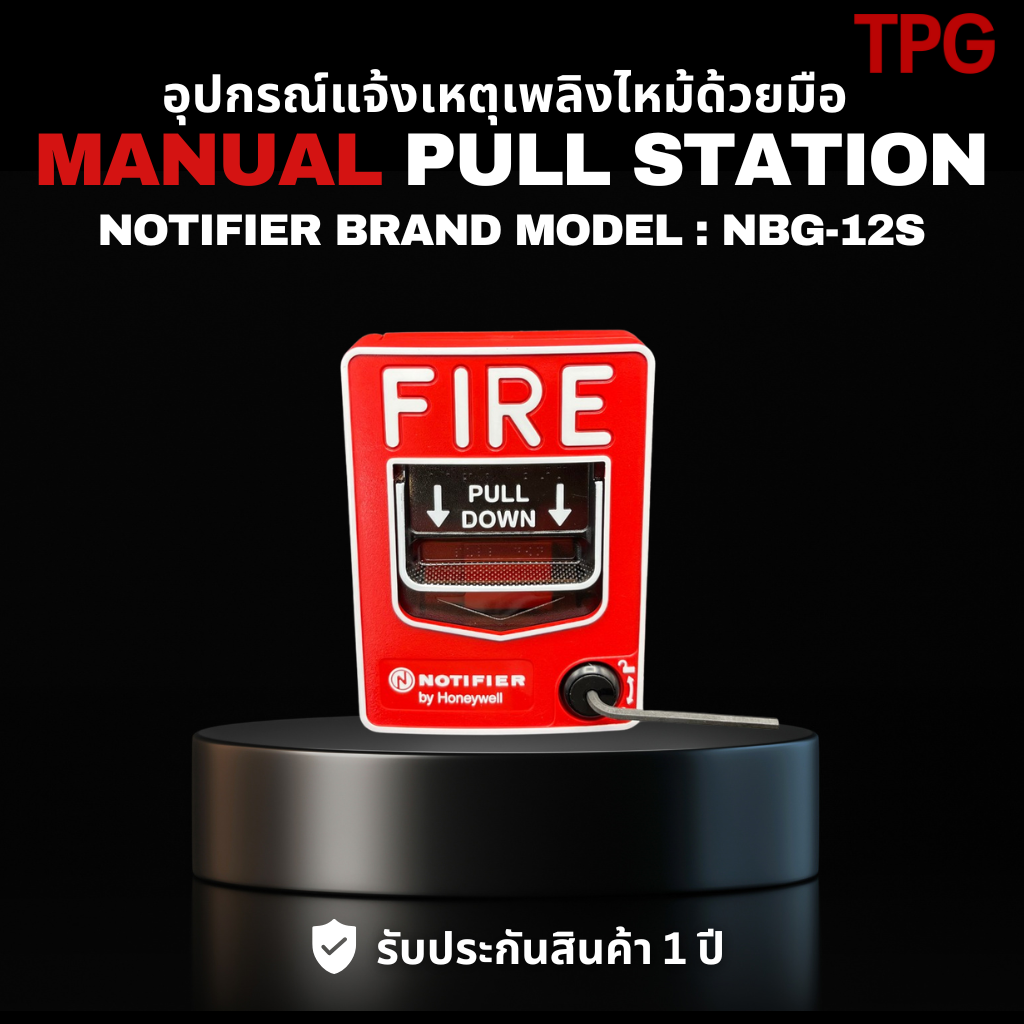

| NBG-12S | Single-action | Pigtail connections | Hex lock |

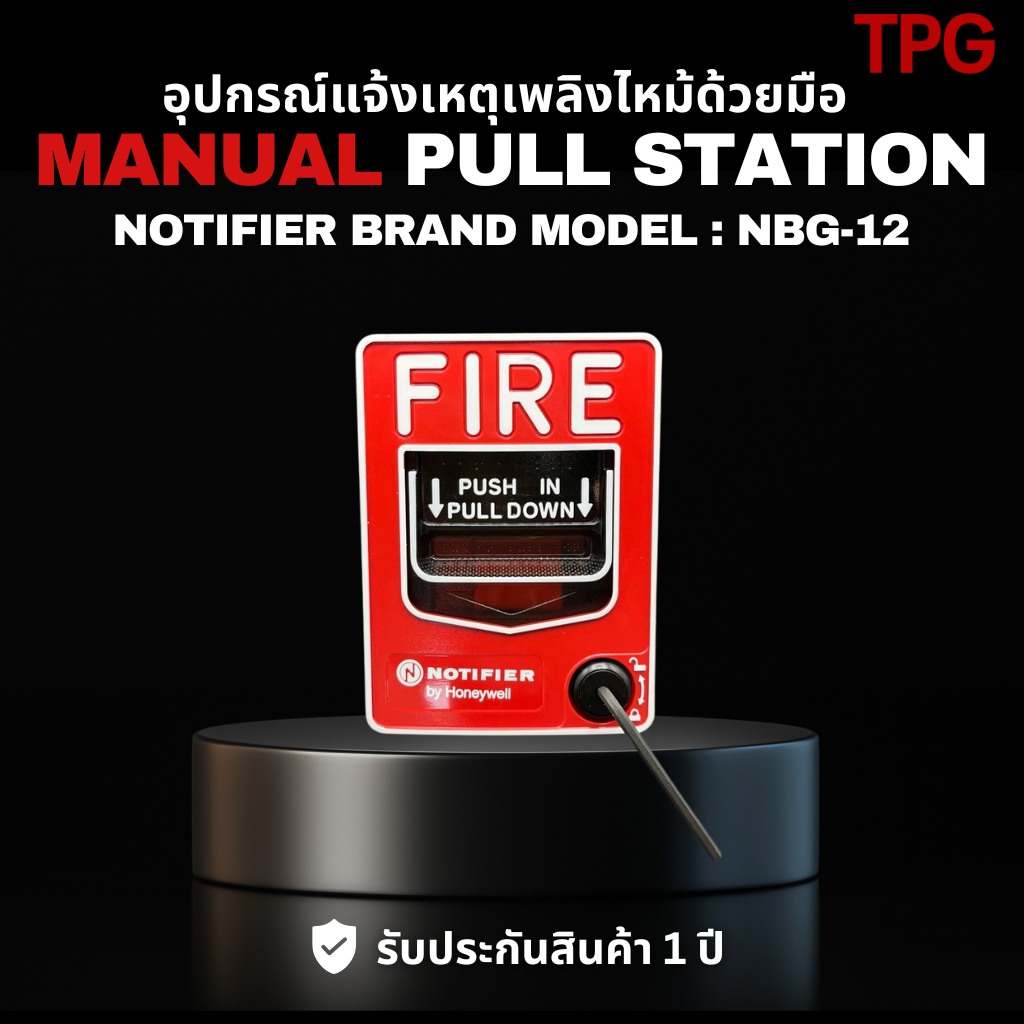

| NBG-12 | Dual-action | SPST N/O switch, screw terminals | Hex lock |
| NBG-12L | Dual-action | SPST N/O switch, screw terminals | Key lock |
| NBG-12LSP | Dual-action | เหมือน NBG-12L + English/Spanish (FIRE/FUEGO) | Key lock |
รุ่นพิเศษ
| รุ่น | คุณสมบัติ |
|---|---|
| NBG-12LPS | Dual-action with pre-signal option |
| NBG-12LPSP | เหมือน NBG-12LPS + English/Spanish labeling |
| NBG-12LOB | Dual-action + key lock + outdoor applications + WBB weatherproof backbox |
| NBG-12LA | Dual-action + key lock + annunciator contacts |
Pre-Signal Models (NBG-12LPS/NBG-12LPSP)
ให้สัญญาณ 2 แบบ:
- “Pre-signal” input: เปิดใช้โดย PUSH IN/PULL DOWN
- “General” alarm input: เปิดใช้โดย momentary rocker switch ภายใน
ข้อกำหนดทางเทคนิค
Physical Specifications
| รายการ | Pull Station | SB-10 | SB-I/O | WBB | WP-10 |
|---|---|---|---|---|---|
| Height | 5.500″ (13.97 cm) | 5.500″ (13.97 cm) | 5.601″ (14.23 cm) | 4.25″ (10.79 cm) | 6.000″ (15.24 cm) |
| Width | 4.121″ (10.467 cm) | 4.125″ (10.478 cm) | 4.222″ (10.72 cm) | 4.25″ (10.79 cm) | 4.690″ (11.913 cm) |
| Depth | 1.390″ (3.531 cm) | 1.375″ (3.493 cm) | 1.439″ (3.66 cm) | 1.75″ (4.445 cm) | 2.000″ (5.08 cm) |
Electrical Specifications
- Switch contact ratings: Gold-plated, 0.25 A @ 30 VAC หรือ VDC
- Auxiliary contact circuit (Terminals 3 & 4, NBG-12LA): 3.0 A @ 30 VAC หรือ VDC
การรับรองและมาตรฐาน
Agency Listings
- C(UL)US Listed: File S692
- CSFM approved: File 7150-0028:199
- FM approved (ยกเว้น NBG-12LPS, NBG-12LPSP)
- MEA approved: File 67-02-E
- Lloyd’s Register type approved: File 93/60141 (E3)
- U.S. Coast Guard approved: หลายไฟล์
- Patented: U.S. Patent No. D428,351; 6,380,846
วัสดุและโครงสร้าง
Construction
- Cover, backplate และ operation handle: หล่อจาก durable polycarbonate
- Cover: ตัวอักษรและขอบสีขาว
- สีแดง: เข้ากับ System Sensor SpectrAlert® Advance series
การทำงาน (Operation)
การใช้งาน
- Textured finger-hold area พร้อมข้อความเบรลล์
- PUSH IN และ PULL DOWN ตามข้อความและลูกศร
- การกดและดึง: เปิดใช้ normally-open alarm switch
- การล็อค: Handle ล็อคในตำแหน่งล่าง แสดง “ACTIVATED” สีเหลืองสว่าง
การ Reset
- ใส่ key หรือ hex (ตามรุ่น)
- หมุน 1/4 รอบ
- เปิดฝาหน้า → spring-loaded handle กลับตำแหน่งเดิม
- Reset alarm switch ด้วยมือหรือปิดฝาให้ reset อัตโนมัติ
