PRODUCT : HEAT DETECTOR (อุปกรณ์ตรวจจับความร้อน)
MODEL : 5600 SERIES
BRAND : SYSTEM SENSOR
รายละเอียดสินค้า
ตรวจจับความร้อนที่เกิดจากการเกิดเพลิงไหม้หรือเกิดเหตุต่างๆที่ทำให้บริเวณนั้นมีอุณหภูมิที่สูงขึ้นอุปกรณ์ Heat Detector เมื่ออุปกรณ์มีการตรวจจับได้ตัวอุปกรณ์จะทำการส่งสัญญาณแจ้งเหตุไปที่ตู้ควบคุม จากนั้นตู้ควบคุมก็จะสั่งให้เสียงกระดิ่งดังขึ้น
คุณสมบัติหลัก
การกำหนดค่าที่หลากหลาย:
-
รุ่น single-circuit และ dual-circuit
-
แบบ fixed temperature และแบบ combination fixed temperature/rate-of-rise
-
อุณหภูมิเตือนภัย 135°F (57°C) หรือ 194°F (90°C)
การระบุตัวตนที่ชัดเจน:
-
มีเครื่องหมายบอกวิธีการทำงานและอุณหภูมิเตือนภัยภายนอกตัวเครื่อง
-
รุ่น fixed temperature มีเครื่องหมาย “FX”
-
รุ่น combination มีเครื่องหมาย “FX/ROR”
-
มี collector ที่จะหล่นลงมาเมื่อเครื่องทำงาน เพื่อระบุตำแหน่งที่เกิดเหตุ
ข้อมูลทางเทคนิค
ช่วงการทำงาน:
-
อุณหภูมิติดตั้งสูงสุด: 100°F (38°C) สำหรับรุ่น 135°F / 150°F (65.6°C) สำหรับรุ่น 194°F
-
ความชื้น: 5-95% RH แบบไม่กลั่นตัว
-
อัตราการเพิ่มขึ้นของอุณหภูมิ (rate-of-rise): 15°F (8.3°C) ต่อนาที
ขนาดและน้ำหนัก:
-
เส้นผ่านศูนย์กลาง: 4.57 นิ้ว (11.6 ซม.)
-
ความสูง: 1.69 นิ้ว (4.3 ซม.)
-
น้ำหนัก: 6 ออนซ์ (170 กรัม)
ตารางเปรียบเทียบรุ่น Single-Circuit
รุ่น |
วงจร |
เครื่องหมายระบุ |
อุณหภูมิเตือนภัย |
วิธีการทำงาน |
ระยะการติดตั้ง (10 ฟุต) |
อุณหภูมิติดตั้งสูงสุด |
|---|---|---|---|---|---|---|
5601P |
Single |
ไม่มี |
135°F (57°C) |
Fixed Temp + Rate-of-Rise |
50×50 ฟุต (15.24×15.24ม.) |
100°F (38°C) |

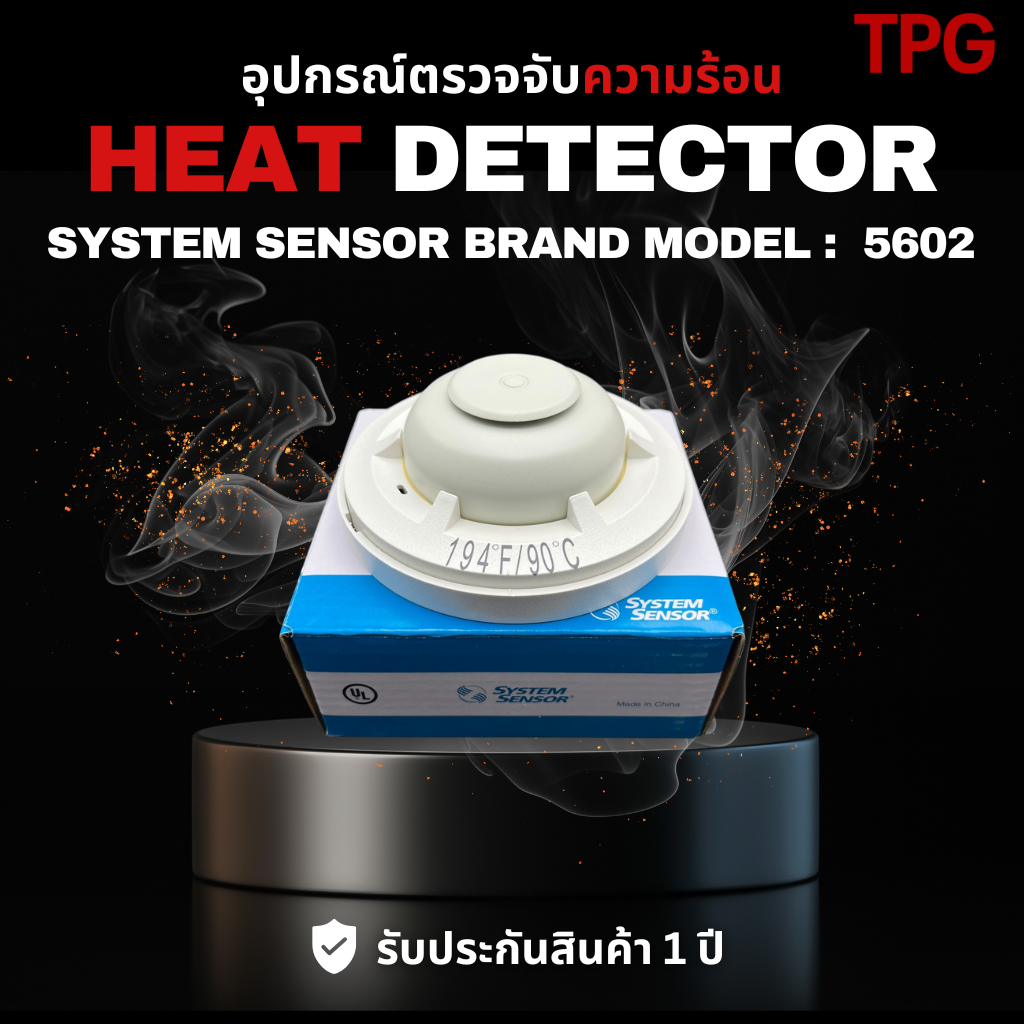

5602 |
Single |
มีตัวอักษร |
194°F (90°C) |
Fixed Temp + Rate-of-Rise |
50×50 ฟุต (15.24×15.24ม.) |
150°F (65.6°C) |
5603 |
Single |
มีตัวอักษร |
135°F (57°C) |
Fixed Temperature เท่านั้น |
25×25 ฟุต (7.62×7.62ม.) |
100°F (38°C) |

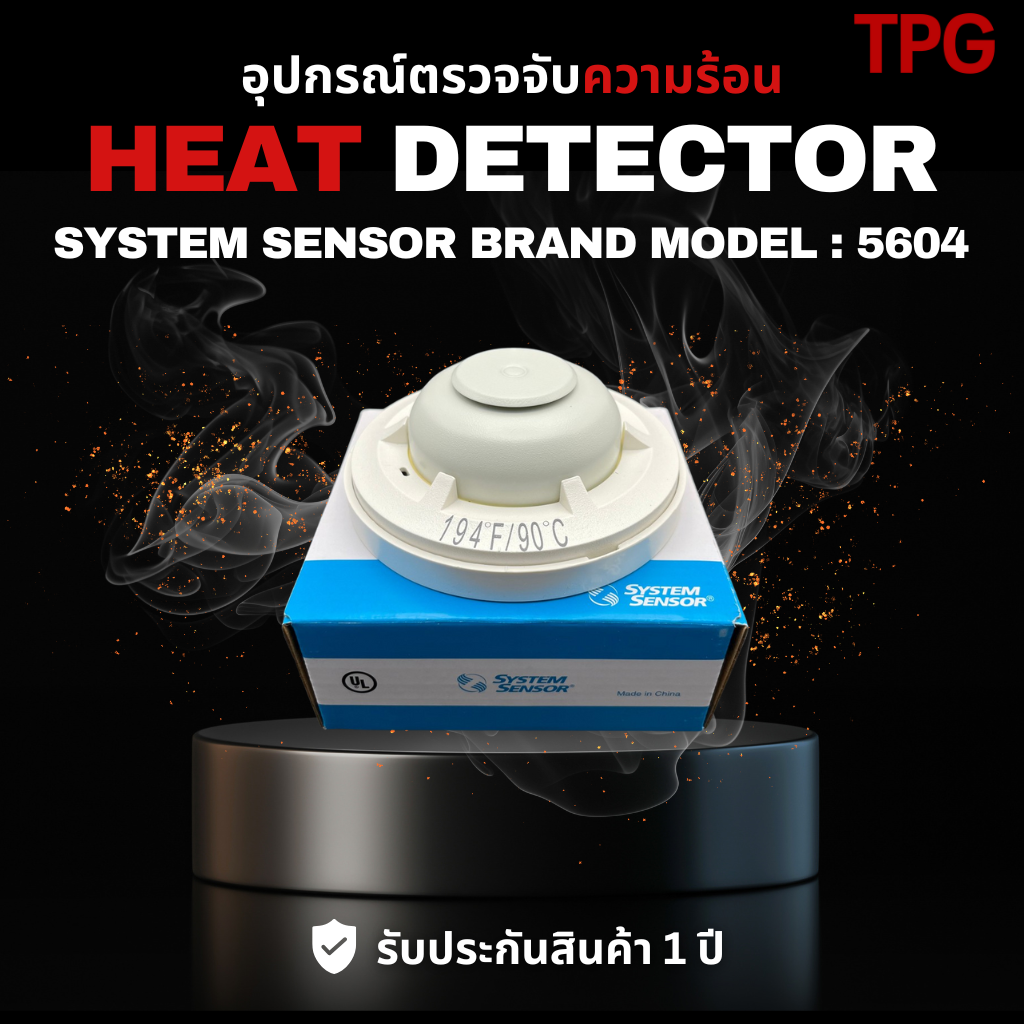

5604 |
Single |
มีตัวอักษร |
194°F (90°C) |
Fixed Temperature เท่านั้น |
25×25 ฟุต (7.62×7.62ม.) |
150°F (65.6°C) |
ตารางเปรียบเทียบรุ่น Dual-Circuit
รุ่น |
วงจร |
เครื่องหมายระบุ |
อุณหภูมิเตือนภัย |
วิธีการทำงาน |
ระยะการติดตั้ง (10 ฟุต) |
อุณหภูมิติดตั้งสูงสุด |
|---|---|---|---|---|---|---|
5621 |
Dual |
มีตัวอักษร |
135°F (57°C) |
Fixed Temp + Rate-of-Rise |
50×50 ฟุต (15.24×15.24ม.) |
100°F (38°C) |
5622 |
Dual |
มีตัวอักษร |
194°F (90°C) |
Fixed Temp + Rate-of-Rise |
50×50 ฟุต (15.24×15.24ม.) |
150°F (65.6°C) |
5623 |
Dual |
มีตัวอักษร |
135°F (57°C) |
Fixed Temperature เท่านั้น |
25×25 ฟุต (7.62×7.62ม.) |
100°F (38°C) |
5624 |
Dual |
มีตัวอักษร |
194°F (90°C) |
Fixed Temperature เท่านั้น |
25×25 ฟุต (7.62×7.62ม.) |
150°F (65.6°C) |

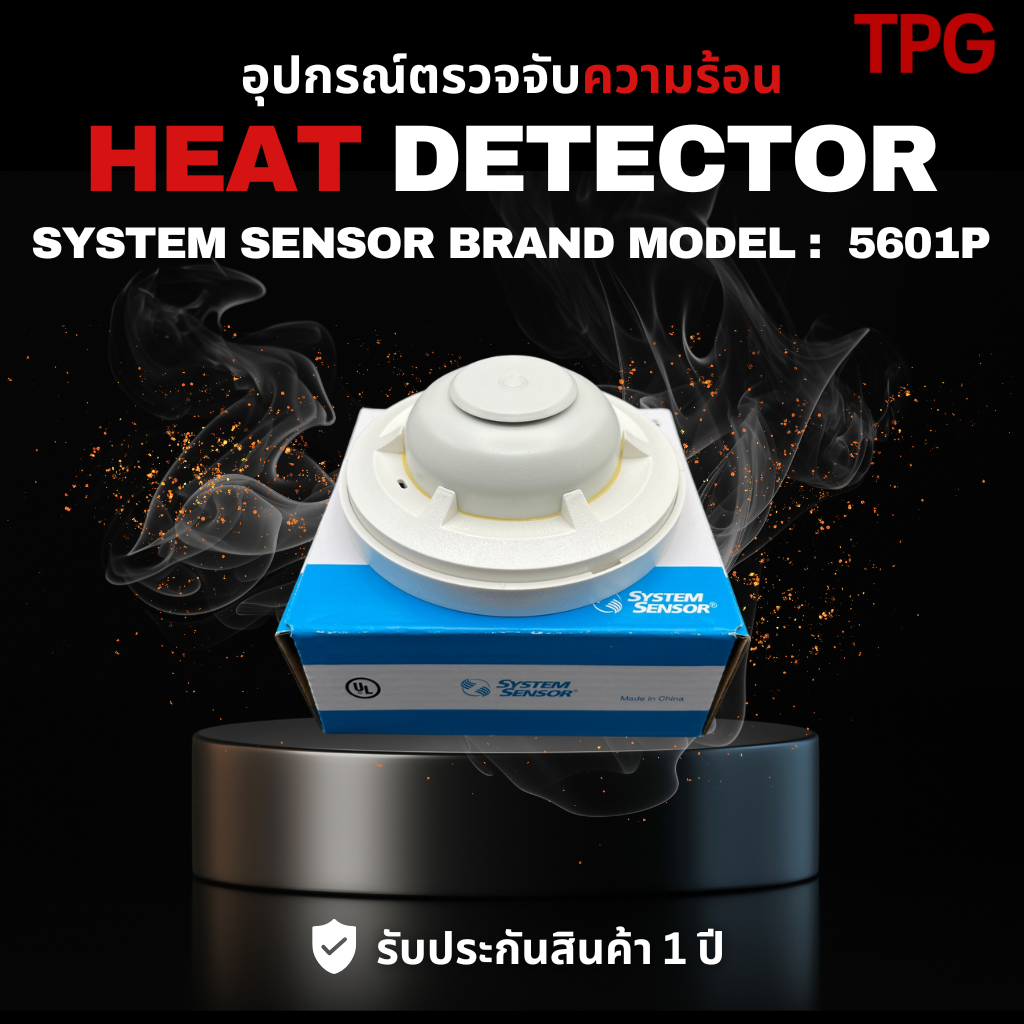

จุดเด่นรุ่น 5601P
-
Plain housing เหมาะสำหรับการติดตั้งในที่อยู่อาศัย
-
ไม่มีเครื่องหมายระบุภายนอก ทำให้ดูเรียบง่าย
-
ฟังก์ชันการทำงานเหมือนกับรุ่นอื่น (Fixed Temp + Rate-of-Rise)
การรับรองมาตรฐาน
-
รับรองโดย UL 521 สำหรับ Heat Detectors for Fire Protective Signaling Systems
-
ติดตั้งตามแนวทาง NFPA72 สำหรับการปรับระยะเมื่อเพดานสูงเกิน 10 ฟุต
